Los sensores de nivel de radar utilizan ondas electromagnéticas para determinar la distancia entre el dispositivo y la superficie del material, determinando, con precisión, el nivel de producto almacenado. Gracias a su diseño, estos dispositivos no requieren contacto directo con el material, lo que reduce el desgaste y facilita su uso en entornos donde hay altas temperaturas, vapores, polvo o presión.
En este artículo, te contaremos cómo funcionan estos sensores y qué tipos existen, y cómo se utilizan en distintas industrias para que entiendas un poco más su funcionamiento. Sigue leyendo y descubre más de esta tecnología.
Tabla de contenidos
¿Qué es un sensor de nivel de radar?
Un sensor de nivel de radar es un dispositivo que mide el nivel de líquidos o de sólidos dentro de un depósito, de un tanque o de un silo mediante ondas electromagnéticas de alta frecuencia, lo que permite determinar la distancia entre el sensor y la superficie del material almacenado para calcular el nivel del producto con más precisión; y todo esto sin entrar en contacto directo con el material.

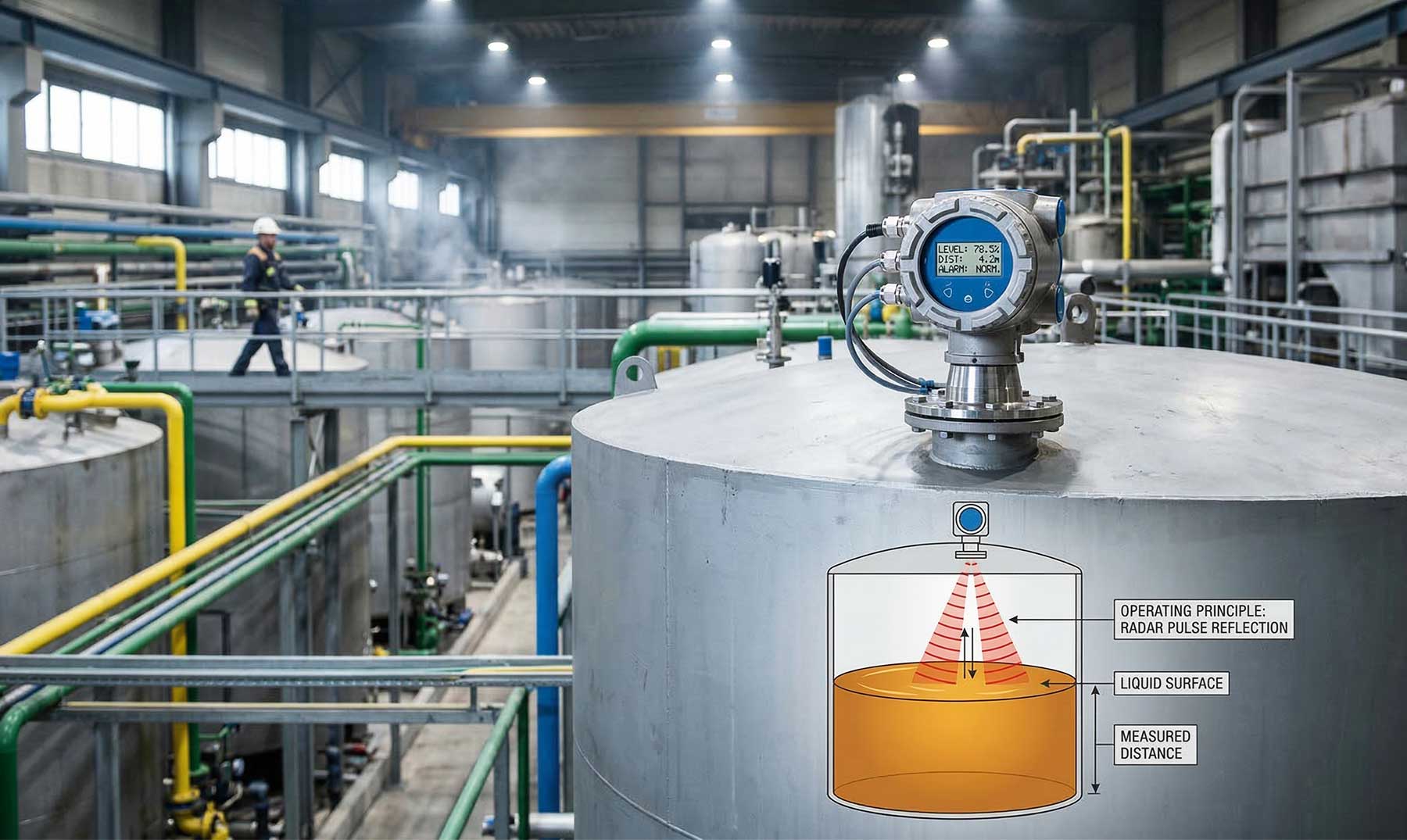

Básicamente, estos sensores emiten una señal de radar hacia la superficie del producto que impacta contra el material. Parte de esa energía se refleja y regresa al sensor en forma de eco; el tiempo que tarda la señal en regresar le permite al dispositivo calcular la distancia hasta la superficie y el nivel del contenido en el tanque.
Esta tecnología destaca por ser muy precisa y fiable, incluso, en entornos industriales donde existen condiciones como vapor, polvo, temperaturas altas o vaporizaciones de presión; es por eso que los sensores de nivel de radar se prefieren sobre otros métodos de edición que pueden ser menos estables o poco precisos en comparación.
De hecho, en los últimos años, la monitorización de nivel mediante radar ha avanzado significativamente gracias a la adopción por parte de los fabricantes de tecnología de ondas milimétricas de alta frecuencia y de diseños de sensores más integrados. Empresas globales consolidadas como VEGA y Siemens llevan tiempo promoviendo la medición por radar sin contacto para entornos industriales exigentes; al mismo tiempo, fabricantes más recientes como Renkeer están explorando arquitecturas compactas basadas en chips de RF CMOS de ondas milimétricas de desarrollo propio con el objetivo de reducir la complejidad del hardware, mejorar la relación señal-ruido y minimizar las zonas ciegas de la medición.
¿Cómo funciona un sensor de nivel de radar?
Los sensores de nivel de radar funcionan gracias al principio de medición por tiempo de vuelo (Time of Flight o ToF), que consiste en medir el tiempo que tarda la señal del radar en viajar desde el sensor hasta la superficie del material y en regresar al dispositivo nuevamente después de reflejarse, lo que facilita la medición.
Gracias a este principio de medición, el dispositivo da lecturas precisas y estables del nivel del material, hasta en condiciones donde la medición hecha con otros dispositivos puede verse afectada por condiciones externas; por ejemplo, las ondas de radar no se ven alteradas por la temperatura, por la presión o por la presencia de vapores, lo que hace que esta tecnología sea más confiable y más adecuada para entornos industriales exigentes y donde los procesos son mucho más complejos.
A eso súmale que los sensores de nivel de radar modernos funcionan con algoritmos avanzados de procesamiento de señal que filtran ecos no deseados generados por las estructuras del tanque, por agitadores o por otros elementos presentes en el proceso, lo que mejora la fiabilidad de la medición.
Para que lo entiendas mejor, el proceso se resume en estos pasos:
- El sensor emite la señal de radar en forma de ondas electromagnéticas hacia la superficie del producto.
- Una parte de la señal se refleja en la superficie del líquido o del sólido almacenado y la otra regresa hacia el sensor.
- El sensor detecta la señal reflejada y registra el tiempo exacto en el que tarda en regresar hacia el origen.
- El sistema calcula la distancia que hay entre el sensor y la superficie del material, tomando como referencia el tiempo y la velocidad de propagación de las ondas electromagnéticas.
- El dispositivo convierte la distancia en una medición de nivel según la altura total del tanque o del depósito.
Ventajas de un sensor de nivel por radar
Como ya te comentamos, los sensores de nivel por radar son precisos y fiables, y se adaptan a entornos difíciles, lo que los hace indispensables para medir el nivel de líquidos y de sólidos en los entornos industriales de distintas características; sin embargo, queremos detallar estas ventajas para que conozcas más esta tecnología:
- Precisión muy alta. Gracias al principio de tiempo de vuelo, los sensores de nivel por radar ofrecen mediciones exactas del material, sin importar que sean productos con espuma, con partículas flotantes o con superficies irregulares para garantizar que tareas como el llenado automático o el control de inventario sean precisas.
- Medición sin contacto. Los sensores de nivel por radar modernos permiten medir el nivel del producto sin tocarlo, lo que evita desgaste, corrosión o contaminación del material. Esto es algo útil cuando se trabaja con sustancias que pueden verse afectados por el contacto físico, como líquidos agresivos, alimentos sensibles o sustancias químicas peligrosas.
- Funcionamiento preciso en condiciones adversas. Las ondas de radar no se ven afectadas por el polvo, por el vapor, por la espuma, por la presión o por los cambios de temperatura, lo que permite que los sensores funcionen de forma más estable en ambientes industriales mucho más extremos; por ejemplo, tanques de alta presión, silos polvorientos o depósitos químicos que generan vapores corrosivos.
- Mantenimiento bajo. Como tienen menos partes móviles y no entran en contacto con el producto, los sensores de nivel de radar requieren poca limpieza y mantenimiento preventivo, reduciendo los costos operativos, los tiempos de inactividad y la intervención del personal.
- Versatilidad. Estos dispositivos pueden medir una variedad de productos amplia, como agua, aceites, jarabes, granos, cemento, polvos, pellets… Esto hace posible que puedan utilizarse en múltiples industrias de forma más práctica.
- Lectura continua y en tiempo real. Los sensores de nivel de radar dan información constante del nivel de producto, lo que permite automatizar procesos y tomar decisiones con base en datos precisos y actualizados.
Tipos de sensores de nivel por radar
Radar sin contacto
El sensor de radar sin contacto mide el nivel desde arriba del tanque o del silo sin que la señal toque el producto gracias a ondas electromagnéticas de alta frecuencia que se emiten hacia la superficie del material y se reflejan de vuelta al sensor.
| Características principales | Aplicaciones comunes |
|---|---|
| Medición remota y segura sin estar en contacto con el material | Tanques de agua o con productos químicos corrosivos |
| Versátil, pues mide líquidos y sólidos aunque sean agresivos, abrasivos o pegajosos | Líquidos alimentarios como aceites o jarabes |
| Resistente al vapor, al polvo, a la alta presión y a las temperaturas extremas | Depósitos de petróleo y de gas donde el contacto con el producto puede ser peligroso |
| Bajo mantenimiento y limpieza mínima | Tanques en los que se requiere medición continua y fiable |
Radar guiado
Un radar guiado (Guided Wave Radar o GWR) utiliza una sonda o un cable conductor que se extiende dentro del tanque o del silo, y emite ondas de radar que viajan hasta la superficie del material. Esta característica permite hacer una medición más precisa y estable del producto almacenado en el depósito.
| Características principales | Aplicaciones comunes |
|---|---|
| Alta precisión gracias a la guía física, que evita dispersión de la señal y reduce los ecos falsos | Silos de grano, de cemento o de pellets donde se requiere medición estable |
| Fiabilidad en entornos difíciles, por lo que es ideal para líquidos con espuma, para sólidos polvorientos o para depósitos con estructuras internas | Tanques de productos químicos con vapor, con espuma o con agitación |
| Adaptable a diferentes alturas y a volúmenes, de modo que funciona bien en silos altos o en tanques con agitadores | Depósitos que requieren monitoreo continuo y preciso (farmacéutica o alimentaria) |
| Versátil en materiales, ya que mide líquidos y sólidos con densidades variables o condiciones cambiantes | Cualquier depósito industrial bajo condiciones complejas |
Aplicaciones de los sensores de nivel de radar
Como ya te comentamos, los sensores de nivel de radar son muy versátiles y pueden utilizarse en distintas industrias para medir líquidos y sólidos; por esa razón, estos dispositivos son una herramienta clave para automatizar y para controlar procesos en ámbitos como los que te mostramos en la siguiente tabla:
| Industria | Uso del sensor de nivel por radar |
|---|---|
| Industria química | Mide líquidos corrosivos o reactivos en tanques y en procesos de mezcla, evita el contacto con sustancias peligrosas y protege el equipo. |
| Tratamiento de agua | Monitorea niveles en depósitos, en tanques de tratamiento y en sistemas de bombeo, y funciona bien con humedad, con espuma y con vapor. |
| Industria alimentaria | Mide líquidos (aceites, jarabes) y sólidos (granos, harinas) para optimizar el control de llenado y la dosificación segura, cumpliendo normas de higiene. |
| Petróleo y gas | Controla el nivel de crudo y de derivados en tanques, y tiene alta resistencia a vapores, a presión y a temperaturas extremas. |
| Silos y sólidos | Mide niveles de granos, de cemento o de pellets, facilitando lecturas precisas incluso con polvo en suspensión o con densidades variables. |
Estos aplicativos nos enseñan que los sensores de nivel por radar son una tecnología versátil y bastante precisa para medir líquidos o sólidos en entornos industriales. La implementación de estos dispositivos permite operar en condiciones extremas, automatizar y optimizar procesos, garantizar la seguridad y reducir costos; por eso, son cada vez más utilizados en la industria química, alimentaria, de petróleo, de gas y de almacenamiento de alimentos de forma más segura y sanitaria.
